基準片・試験片

DLCコーティングの基準片、試験片の販売を行っております。

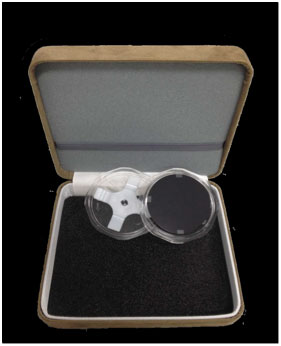

DLC膜付きSiウエハ
基礎材料実験消耗品用、測定基準片用
 2inch Siウエハ DLC(a-C:H タイプⅣ)膜 100〜300 nm
 2inch Siウエハ DLC(a-C タイプⅢ)膜 100〜300 nm
DLC基準片の販売

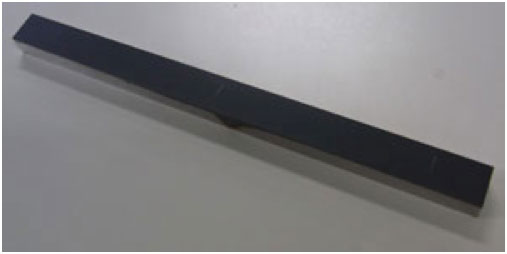

①スクラッチ用基準片

○膜種:DLC(約1μm)
○基材:NK4(SKH4相当)
○サイズ:8 ×12×160mm

②摩擦摩耗試験用基準片

○膜種:DLC(約1μm)
○基材:SUJ2
○形状:φ20×5mm  Ra 0.02以下

DLC試験片の販売

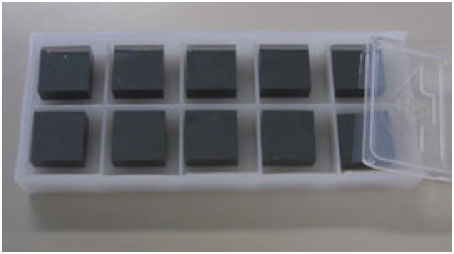

①四角型テストピース(10個入り/1ケース)

表面仕上:ダイヤモンドラッピング Ra<0.3μm

1.【超硬合金】 販売単位10個入り/1ケース  形状:13×13×5mm
材種名:TH10(K10種相当品)硬度:92.0HRA
粒子径:1.3μm抵抗力:160kg/mm2
2.【SKH51】 販売単位10個入り/1ケース 形状:13×13×5mm Rz≦0.2μm
硬度:62~64HRC
3.【SKD11】 販売単位10個入り/1ケース 形状:12×12×5mm
硬度:58~61HRC
4.【SKD61】 販売単位10個入り/1ケース 形状:12×12×5mm
硬度:50~53HRC
5.【SUJ2】 販売単位10個入り/1ケース 形状:12×12×5mm
硬度:58~60HRC

②丸型テストピース(10個入り/1ケース)

表面仕上:ダイヤモンドラッピング Ra<0.3μm

1.【超硬合金】 販売単位10個入り/1ケース形状:φ25×5mm
材種名:TH10(K10種相当品)硬度:92.0HRA
2.【SKH51】 販売単位10個入り/1ケース  形状:φ20×5mm  Rz≦0.2μm
硬度:61~64HRC
3.【SKD11】 販売単位10個入り/1ケース 形状:φ20×5mm
硬度:58~61HRC
4.【SUJ2】 販売単位10個入り/1ケース 形状:φ20×5mm Ra≦0.02±0.01μm
硬度:58~60HRC

試験片リスト
品  名 形  状 入 数
超硬WC材 四角型テストピース 13x13x5mm(±0.5mm) 10個
超硬WC材 丸型テストピース Ø25x5mm(±0.5mm) 10個
SKH51材 四角型テストピース 13x13x5mm(±0.5mm 10個
SKH51材 丸型テストピース Ø20x5mm(±0.5mm) 10個
SKD11材 四角型テストピース 12x12x5mm(±0.5mm) 10個
SKD11材 丸型テストピース Ø20x5mm(±0.5mm) 10個
SKD61材 四角型テストピース 12x12x5mm(±0.5mm) 10個
SUJ2材 四角型テストピース 12x12x5mm(±0.5mm) 10個
SUJ2材 丸型テストピース φ20x5mm(±0.5mm) 10個



一般社団法人DLC工業会が発行するDLC確認マークを摩擦摩耗試験用DLC基準片の摩擦摩耗試験結果、DLC基準片(a-C:H)の光学特性結果において取得しています。
