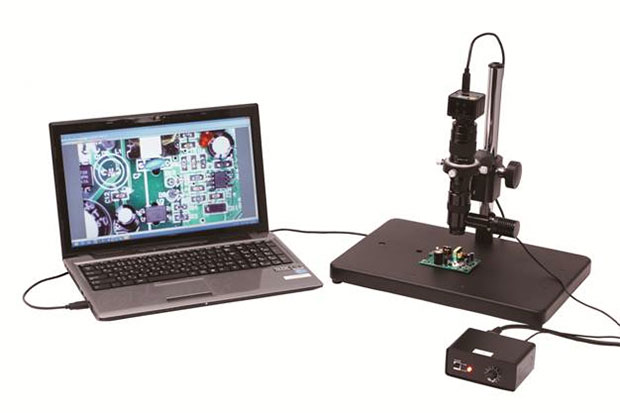

膜厚測定用マイクロスコープ

各種薄膜試験機の開発・製造・販売を行っております。
お客様のニーズに合わせた試験機の開発も行います。詳しくはお問い合わせください。

簡単に研磨面の観察、測長が出来ます。
※パソコンは付属しておりません。

特 長

調光機能付き同軸落射照明により光反射率の高い金属等の観察には最適です。
通常のリング照明ではハレーションが起こりやすい金属、樹脂、シリコンウェハーなど、反射率の高い対象物、銀色にメッキされたシールやフィルムなどの表面観察に適しています。

光学6倍比ズームレンズにより65倍から390倍で観察が可能です。

65倍にて観察したDLC研磨面 390倍にて観察したDLC研磨面

■500万画素CMOS撮像素子採用

■2点測長が出来るソフトウェアが標準装備

■租微動付スタンドにより高倍域でも容易に ピントを合わせることが出来ます。

仕 様

トータル倍率

65倍~390倍(付属の1.5倍補助レンズ使用時)

カメラ

接続

USB2.0接続

画素数

500万画素

解像度

2592×1944(4fps)
1280×960(15fps)

照明方式

調光機能付き同軸照明方式

ソフトウェア

静止画の保存(JPEG/BMP形式選択可能)
2点間距離測定
計測時の校正データの保存・読み出し

構成

・USBカメラ
・スタンド
・校正用スケール
・観察用ソフトウェア

・同軸照明付高倍率レンズ
・1.5倍補助レンズ
・保護カバー

電源

AC100V 50/60Hz

寸法

W400×D300×H320mm(突起物は含まず)

重量

  10kg

オプション

■マルチアングルスタンド ■2.0倍補助レンズ ■高機能計測ソフト
あらゆる方向からの観察が可能なマルチアングルスタンドです。
角度を変えても同じ場所を観察しながら、最大90度まで傾斜可能
標準で付属している1.5倍補助レンズと交換することによりトータル倍率86倍~520倍で観察することが出来ます。 3円指定で確定する円の直径を測定することが出来ます。
