耐熱性 ICF

耐熱性,低摩擦係数

従来DLCの課題であった高温環境での使用を可能にするため、耐熱性ICFを開発しました。
高温摩擦摩耗試験の結果

従来DLC膜は350℃近辺より、グラファイト化し、さらに空気中の酵素の影響で劣化して密着力不良や高度の低下を起こします。耐熱性ICFは、高温500℃の環境でも摩擦係数0.1を保ち、超硬合金より高い硬度を維持できます。

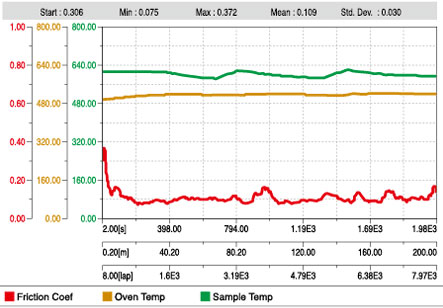

500℃の高温でのボールオンディスク摩擦摩耗試験の結果を示します。

500℃ボールオンディスク摩擦摩耗試験条件
(CSM社TRIBOMETER使用)
WC-Co+ICF 耐熱 5μm ボール材質:ガラスφ6.256mm
荷重:5N 周速度:100mm/sec 移動距離:200m

測定条件はCSM社製高温摩擦摩耗試験機で6mmボールを使用しました。

試料は、WC-Co上へ耐熱性ICFを成膜し、荷重5N、周速度100mm/sec、距離200mで測定を行いました。

結果として安定して摩擦特性を示し、摩擦係数は0.1でした。応用用途として、ヒートプレート・加熱圧着部品があります。

ヒートプレート(材質:SKD11)では、使用条件450℃大気中で加熱した時、従来のDLC薄膜の寿命が3週間であったのに対して、耐熱性ICFは3ヵ月となり寿命が4倍向上しました。

用途

ヒートプレート・加熱圧着部品

温間鍛造金型

仕様

硬度 1,300~1,500HV(ナノインデンテーション)
膜厚 1~2μm(0.1μmの超薄膜も対応可)
摩擦係数 0.1(ボールオンディスク法)
